極端溫度范圍
壁厚均勻, 適用超高溫和超低溫工況極端溫度范圍-196°C~815°C
智能制造
柔性自動生產線高精度工藝，所有零件實現互換
優越的密封性
最高密封性能要求，金屬密封雙向氣密零泄漏, 創新專利密封設計
低運行成本
啟閉過程無摩擦, 使用壽命更長降低維修成本

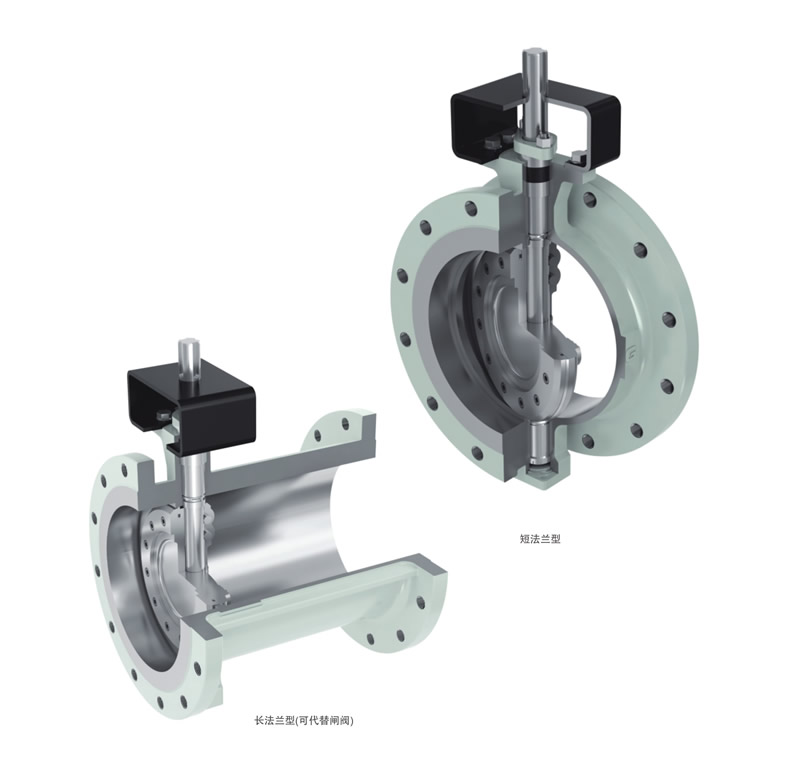

產品簡介
三偏心蝶閥在雙偏心基礎上増加了獨特的角偏心，完全消除了90°行程中閥座與密封圈之間的全部摩擦，特別是在一些高溫，高壓或低溫工況下，和閘閥，球閥相比具有明顯的性價比優勢。被廣泛用于冶金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
本公司生產的三偏心蝶閥擁有獨特的專利密封組件的結構，使得啟閉過程無摩擦，金屬密封雙向氣密零泄漏，切斷和調節任選，低逸散性泄漏；高精度自動化的加工工藝使得閥門零件實現完全互換。
偏心1
閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2
閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
偏心3
閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。
三偏心蝶閥結構特征

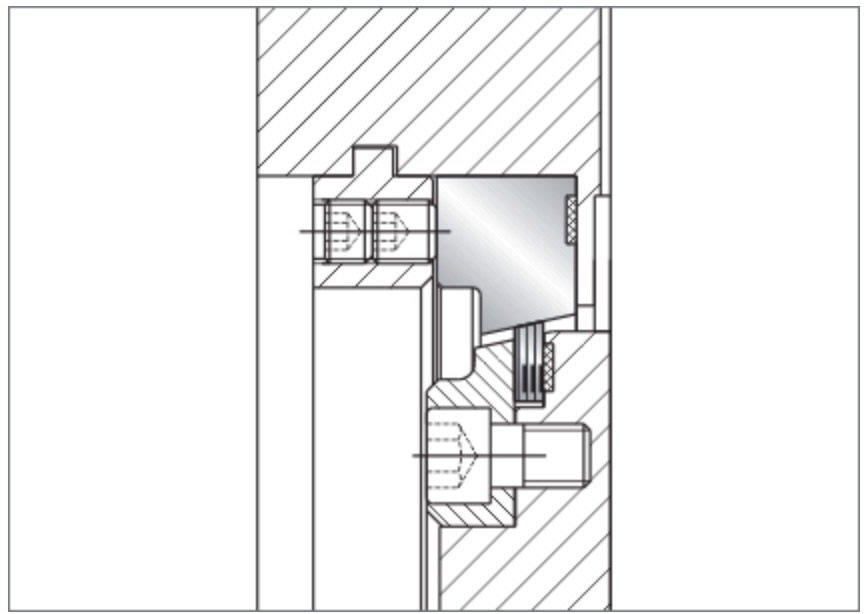

1. 閥體和閥座密封
- 閥體和閥座采用分體結構。
- 可更換式閥座和密封圈具有完全互換性，能夠?qū)崿F(xiàn)密封面損傷時，迅速更換閥座或密圈，閥門就可以繼續使用，提高客戶運行效率和降低運營成本。
- 通過調整閥座和密封圈的壓緊螺釘，可有效的在保證密封的前題下減小閥門扭矩。
- 安裝在蝶板上的彈性金屬密封圈，當向閥桿施加扭矩時，該密封圈的彈性是通過密封圈的徑向壓縮和柔動產生密封力，密封圈和閥座接觸面是“錐中錐”結構，產生輕微的“楔塊效應，使閥座和密封圈之間均勻接觸，周邊載荷均勻。從而用最小的扭矩實現最嚴密的切斷。

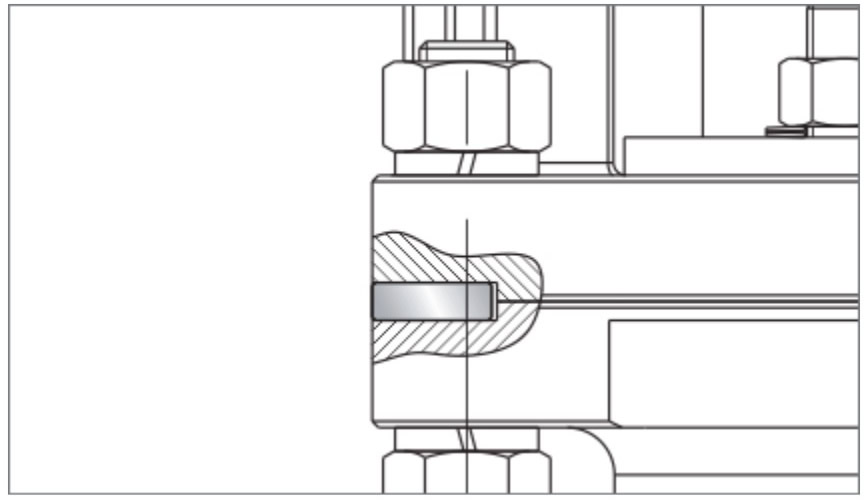

2. 橫銷傳遞扭矩
- 對夾和凸耳結構的蝶閥采用采用整體支架鑄造，從而使支架與閥體剛性聯接。雙法蘭結構的在支架法蘭和體法蘭之間打二個橫銷35。防止支架與閥體之間的抖動，使驅動裝置開關不位的現象產生；同時傳遞更大扭矩。

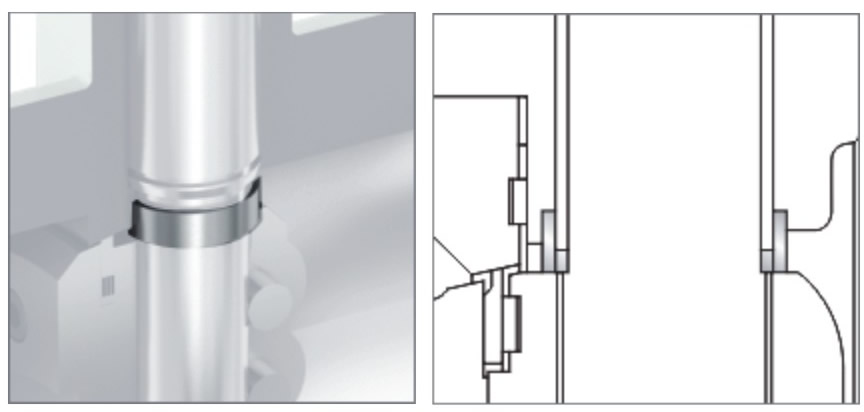

3. 雙重安全構造

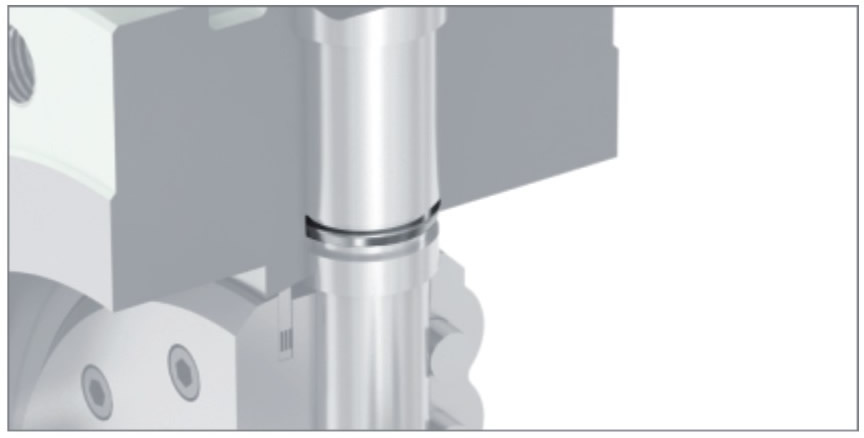

- 蝶閥在蝶板上下側分別裝有兩個各自獨立的止推環，保證蝶板對中。防止因流體壓力、溫度的影響產生的蝶板變形、閥桿錯位、密封面咬合等情況發生，保證了閥門在任何工況下的正常工作。
- 在閥門內部設計了閥桿飛出防止機構，結構完全符合設計規范API609，防止未知原因所引起的閥桿破損、飛出而造成的突發事故。

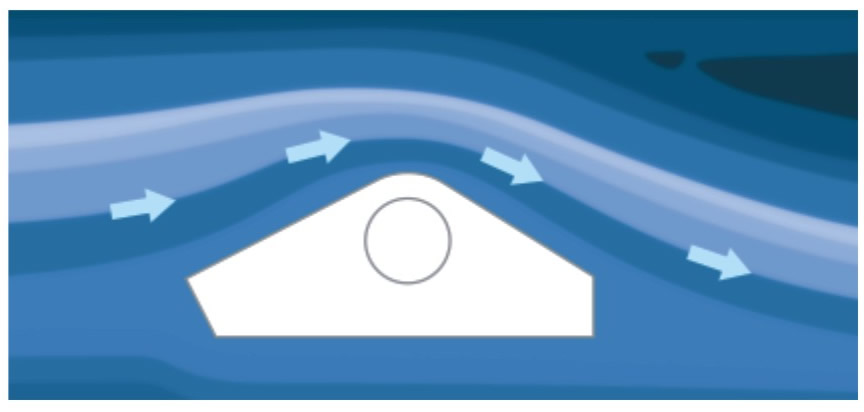

4. 流線型設計的蝶板
- 流線型設計的蝶板，經過應力計算和有限元分析及流體模擬分析。可有效減小流阻、減少壓降、增大閥門的CV值閥桿隱藏在閥板內，避免介質對閥桿的直接沖蝕 。
5. 閥板與閥桿連接
- 閥桿、蝶板之間的聯接采用斜面圓柱銷聯接，其斜面角度有自鎖性，并用緊定螺釘頂死，以防銷軸松動，造成開關不到位的情況發生。
- 斜面圓柱銷聯接中閥桿去掉的材料小于圓柱銷聯接。從而提高了閥桿強度。并且斜面圓柱銷聯接理論上可以達到閥桿斷裂，半銷銷軸不會破壞。
- 銷軸封在蝶板中，不直接面對沖蝕。沒有一般閥門銷軸需點焊固定，所以無晶間腐蝕現象。

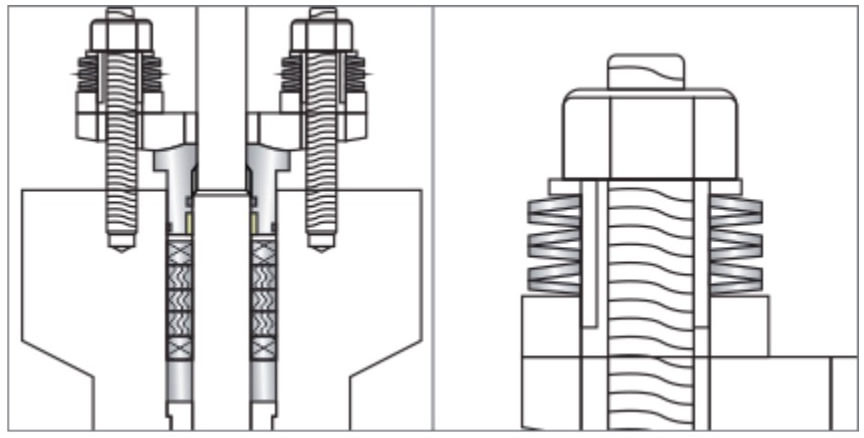

6. 閥桿密封結構
- 閥桿和填料函之間的密封：采用唇形組合填料。唇形填料受預緊力時，唇邊易脹開，與閥桿和填料函緊緊相貼，密封效果遠遠大于普通填料。特殊的填料設計，使填料逸散低于100PPM要求。
- 填料壓緊機構中設有蝶形彈簧，提供活載，持續、穩定和均勻壓緊填料。這樣就使得閥門在使用過程中，即使密封填料磨損后填料密封處所受的密封力可以保持恒定不變，從而確保閥門填料密封長期有效。
7. 零滲漏雙向嚴密切斷
- 閥門填料處，可調節式填料函內有二個隔離環，其作用是提供附加密封、泄漏檢測及吹掃。
- 閥門經 API598-API 6D測試標準認證，產品真正實現零滲漏。經TA-LUFT Point 3.1.8.4標準認證，達到了SIL3等級。
